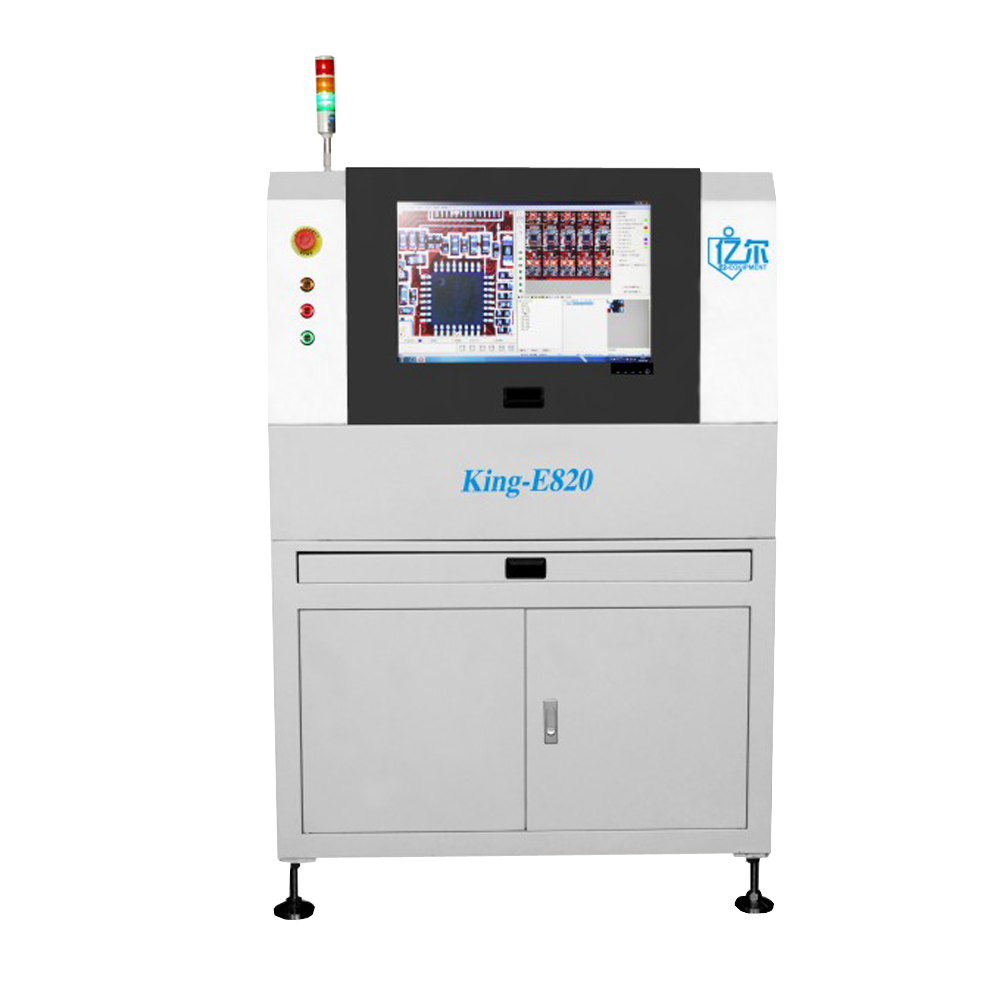

类别 |
项目 |
规格参数 |
|
运输 |
PCB流动方向 |
自动，从左到右，从右到左，可改 |
|
宽度调整 |
自动 |
|
定轨 |
在前面(标准) |
|
双轨道送板 |
双轨双速 |
|
NG/OK信号 |
有标准NG/OK信号接口 |
标准 |
|
视觉识别系统 |
判别方法 |
图片对比,彩色图象对比/外形轮廓对比/二值化参考对比（操作编程简单） |
|
摄像机 |
CCD彩色摄像机, 分辨率： 10微米/点 |
|
光源 |
RGB环形LED结构光源 |
|
图像处理速度 |
0402 CHIP |
< 8ms |
|
每画面处理时间 |
< 100ms |
|
检测内容 |
锡膏印刷 |
有无、偏斜、少锡多锡、断路、污染 |
|
零件缺陷 |
缺件、偏移、歪斜、立碑、侧立、翻件、极性反、错件、破损 |
|
焊点缺陷 |
锡多、锡少、连锡 |
|
防静电措施 |
防静电,不产生静电 |
|
机械系统 |
PCB尺寸 |
单轨道传送:50×50～550×520mm
双轨道传送:50×50～550×300mm
（可依据客户具体要求订制更大规格） |
|
PCB厚度 |
0.5mm~2.5mm |
|
PCB翘曲度 |
<2mm（有夹具辅助矫正变形）(特殊要求可订制) |
|
零件高度 |
0.5mm-30mm (特殊要求可订制) |
|
最小零件 |
0201元件 |
|
X、Y平台 |
驱动设备 |
三菱伺服电机系统 |
|
定位精确 |
<25 um |
|
移动速度 |
700mm/S (MAX) |
|
软件系统 |
操作系统 |
预安装：Microsoft Windows XP Professional |
|
识别控制系统 |
特点 |
统计外形建模，学习OK样品，自动建立标准图像，识别数据及误差阀值 |
|
操作 |
图形化编程，自带元件库，根据元件形状选择标准自动生成检测框,精确自动定位，微米位微调，制程快捷 |
|
Mark |
点数 |
可选择2个常用的Mark点,拼版多Mark功能 |
|
识别速度 |
0.5S/PCS |
|
条码二维码读取 |
HONEYWELL (1900G)(美国) |
通过设备的摄像头读取PCB上的条码二维码，并与维修工作站链接．(选配) |
|
控制系统 |
电脑主机 |
工业控制计算机，Intel双核CPU 3G， DDR3 2G，HDD 500G硬盘 |
|
显示 |
22英寸LG品牌LED宽屏显示器 |
|
其它参数 |
机械外形尺寸(L*W*H) |
970mm * 1370mm * 1450mm |
|
重量 |
约590公斤 |
|
电源 |
交流220伏特±10%，频率50/60Hz，额定功率600W
(UPS不间断电源 选配) |
