特点：
●适合高端全自动SMT生产线，实时进行在线连机AOI检查；
●高精度、全彩色视觉技术；
●稳定的0201检测能力（可选配01005检测功能）；
●可用于印刷后、炉前、炉后等多个位置，一机多用；

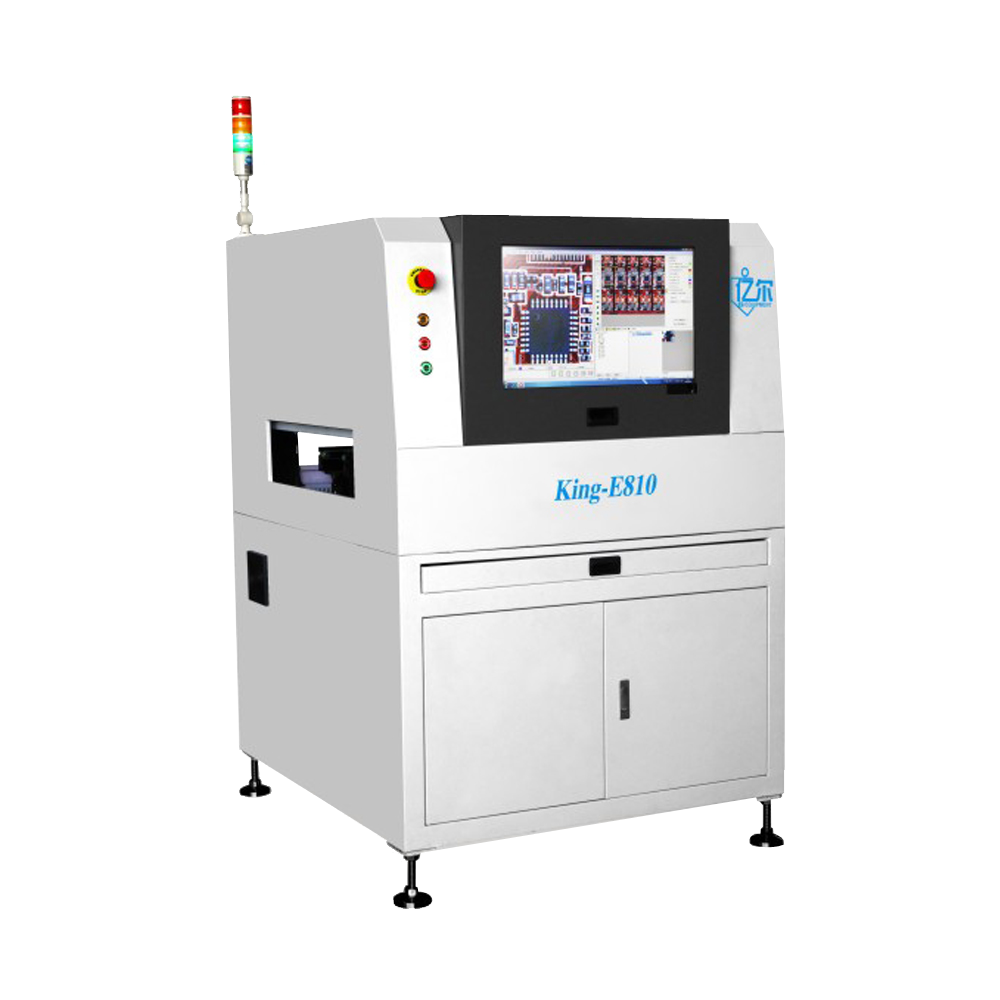

亿尔King-E810（在线型）配置参数
|
类别 |
项目 |
规格参数 |
|
视觉识别系统 |
判别方法 |
彩色图象对比 |
|
摄像机 |
CCD彩色摄像机，分辨率： 10微米/点 |
|
光源 |
RGB四色 环形LED独特光源 |
图像处
理速度 |
0201 Chip |
< 8ms |
|
每画面处理时间 |
<100ms |
|
检测内容 |
锡膏印刷 |
有无、偏斜、少锡、多锡、断路、污染 |
|
零件缺陷 |
缺件、偏移、歪斜、立碑、侧立、翻件、极性反、错件、破损 |
|
焊点缺陷 |
锡多、锡少、连锡 |
|
防静电措施 |
防静电插座，防静电环 |
|
机械系统 |
PCB尺寸 |
25×25mm~380×480mm
（可订制大规格） |
|
PCB厚度 |
0.5mm~2.5mm |
|
PCB翘曲度 |
<2mm（有夹具辅助矫正变形） |
|
零件高度 |
<30mm |
|
最小零件 |
1005 Chip |
|
X、Y平台 |
驱动设备 |
AC伺服进口电机系统 |
|
定位精确 |
<25 um |
|
移动速度 |
600mm/s |
|
软件系统 |
操作系统 |
支持Windows XP、Windows 2000、Windows 2003 |
|
预装Windows XP |
|
识别控制系统 |
特点 |
统计外形建模，学习OK样品，自动建立标准图像，识别数据及误差阀值 |
|
操作 |
图形化编程，自带元件库，根据元件形状选择标准自动生成检测框，精确自动定位，微米位微调，制程快捷 |
|
Mark |
点数 |
可选择0~2个常用的Mark点 |
|
识别速度 |
0.35s/pcs |
|
控制系统 |
工控机 |
E5500，Dual Core Processor 3.0G，DDR 2G，HDD 250G |
|
显示 |
19英寸LED宽屏显示器 |
|
其它参数 |
机械外形尺寸 |
860mm×960mm×1560mm |
|
重量 |
550Kg |
|
电源 |
AC220V/-10%，50/60Hz，600W |
|
备注 |
以上为标准配置，各参数皆可根据客户进行个性化定制 |
