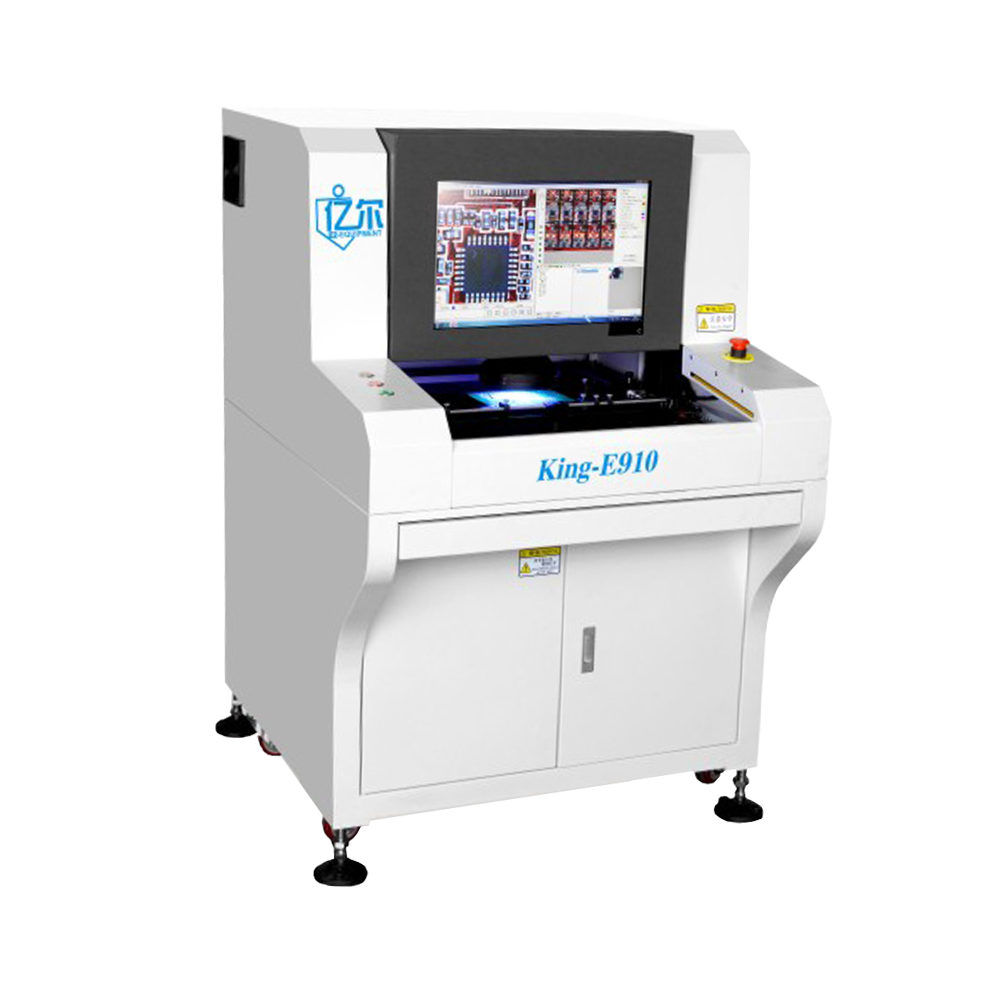

产品特点：
●适合SMT生产线高端电子产品的AOI检查，最小检查0201零件；
●调试速度和编辑速度更快；
●智能相机条码识别系统（可识别一维码和二维码）；
●专业SPC分析系统，时刻监控和分析产品品质状况；
●远程编程与调试控制功能并用，软件操控性能更强；
●PCB板面自动识别及板面180度反向自动。
|
类别 |
项目 |
规格参数 |
|
视觉识别系统 |
判别方法 |
权值成像数据差异分析，彩色图象对比，颜色提取相似性，二值化等多种算法 |
|
摄像机 |
CCD彩色摄像机，分辨率：10微米/点, |
|
光源 |
RGB+白色 四色环形LED独特光源 |
图像处
理速度 |
0402 Chip |
<8ms |
|
每画面处理时间 |
<100ms |
|
检测内容 |
锡膏印刷 |
漏印、偏斜、连锡、少锡、多锡、断路、污染 |
|
零件缺陷 |
缺件、偏移、歪斜、立碑、侧立、翻件、极性反、错件、破损 |
|
焊点缺陷 |
锡多、锡少、连锡 |
|
防静电措施 |
防静电插座，防静电环 |
|
机械系统 |
PCB尺寸 |
最小：25mm×25mm， 最大：380mm×480mm（可依据客户具体要求订制更大规格） |
|
PCB厚度 |
0.5mm~2.5mm |
|
PCB翘曲度 |
<2mm（有夹具辅助矫正变形） |
|
零件高度 |
<30mm |
|
最小零件 |
1005Chip |
|
X、Y平台 |
驱动设备 |
AC交流伺服电机系统 |
|
定位精确 |
<25um(0.025mm) |
|
移动速度 |
600mm/s |
|
软件系统 |
操作系统 |
支持Windows XP、Windows 2000、Windows 2003 |
|
预装Windows XP |
|
识别控制系统 |
特点 |
统计外形建模，学习OK样品，自动建立标准图像，识别数据及误差阀值 |
|
操作 |
图形化编程，自带元件库，根据元件形状选择标准自动生成检测框，精确自动定位，微米位微调，制程快捷 |
|
Mark |
点数 |
可选择0~2个常用的Mark点 |
|
识别速度 |
0.355s/pcs |
|
控制系统 |
工控机 |
E5500,Dual Core Processor 3.0G,DDR 4G，HDD 500G |
|
显示 |
22英寸LED宽屏显示器 |
|
其它参数 |
机械外形尺寸(L*W*H) |
900mm*1080mm*1340mm |
|
重量 |
550Kg |
|
电源 |
AC220V，50/60Hz，600W |
|
备注 |
以上为标准配置，各参数皆可根据客户进行个性化定制 |
