1.6 创建AOI设备PCB缩略图和离线图

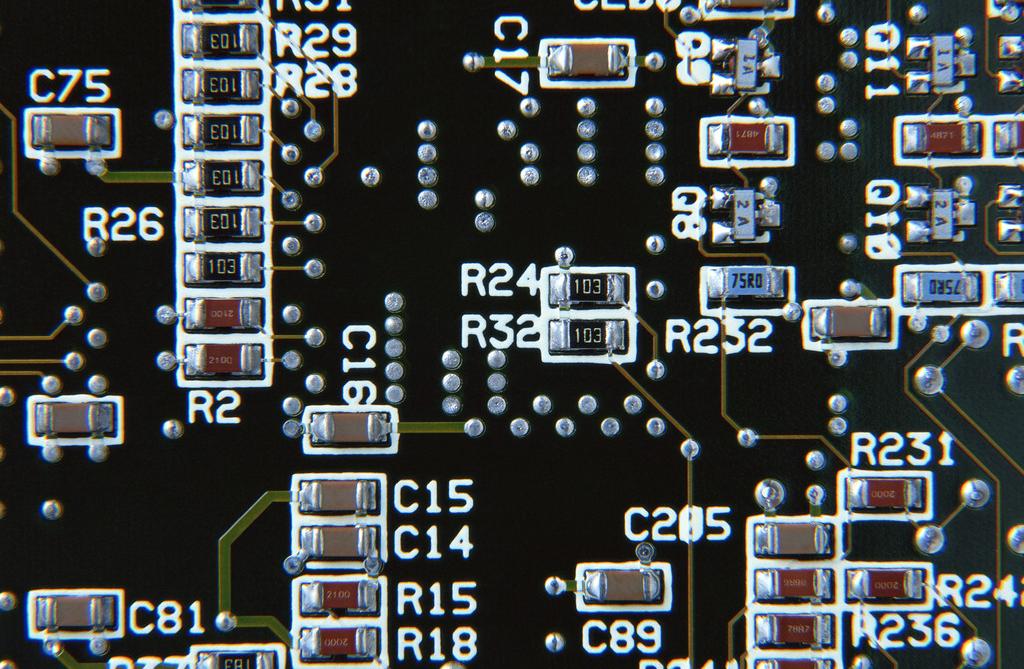

缩略图是当前AOI设备测试的PCB的缩小图像，便于全局观察、显示错误位置及进行其他相关操作。同时，如果想镜头移动到某一位置，只需要双击缩略图上的相应位置即可。
制作方法： 在完成新建程序菜单栏的操作后，点击确定，系统会自动提示“现在是否制作PCB缩略板图？”点击“是”，系统则会根据所设定的PCB计算起点及尺寸来扫描PCB的缩略图。 或者直接点击主窗口的右下角“制作板面图”，如图示：
为了能让缩略图能完整的显示PCB，可以选择适当的缩小比例，一般以缩略图窗口能显示整个PCB的外形图像为宜，点击“全图”可以根据窗口屏幕大小自动伸缩PCB缩略图，使缩略 图达到最佳的显示效果。 制作离线AOI设备图的方式与制作缩略图的方式类似（只需选择保存图像的位置和文件名称）。 离线AOI设备图可用于其它计算机上（非本设备上的计算机）进行编制检测程序（使用方式与设备使 用方式类似）。
注意：离线AOI设备编程为选项功能，如有需要，请另行购买。
1.7 设置MARK点
一般在PCB的对角位置选择两个容易识别的点作为MARK点，可以是PCB上本身存在的 MARK点，也可以选择板上的位置固定的孔位作为MARK点。
注意：1、当 PCB上的MARK点经常有氧化的现象时尽量以上面的孔位来作为MARK点，因为亿尔AOI设备对颜色的变化比较敏感，稍微有点变化可能就会导致 MARK 识别错误，而孔位 的色彩变化一般变化都比较小。（如图1）
2、设置 MARK 点时，也不要选择临近位置有类似图像的点，以免搜索错误导致定位框全部偏位。（如图2）
“如图示：选择确定后摄像头会自动移动到检测区域的左下角（一般 MARK 都是在左下—右 上这个区域），可以点击操作窗口上的方向键移动摄像头到PCB板上的MARK点所在位置，或直接点击缩略图上的相应位置。
如图示，此时主窗口界面上将出现一MARK点定位框和MARK
★做MARK时，尽量采用圆形MARK制作 ★当在测试过程中发现有板通过不了MARK点校正时（检测时，夹具会自动弹回到加载 点），观察一下原因，如果是MARK定位框位置是正确的，只是误差值过大通过不了， 可以适当调整MARK点误差范围，使MARK校正通过，注意MARK误差范围最大不可超过25%；如果是MARK定位框位置错误（AOI设备检测时，夹具会自动弹回到加载点），即搜寻不到正确的MARK位置时，可以适当的调整MARK的搜索范围，最大不可超过5mm。 如MARK识别敏感度不够（有明显MARK识别错误，但误差并不高），可采用选择灰度处理中的“最大值”和“视觉”选项或调整对比度提高敏感度。
