亿尔AOI检测仪设备离线型编程基本步骤

作者:消息 发表时间:2020-6-9 14:29:05 来源:51aoi.com

很多客户在购买了我们的设备后,基于车间作业人员学习水平不一,所以尽管我们的检测软件内置了操作教程,我们仍都将派出技术人员进行编程、保养等培训,但即便如此,仍有客户打来咨询电话要求远程培训,据统计,AOI检测仪的远程培训所多的问题在于基本步骤,为此,我们在此准备了一篇关于这个问题的文章,这篇文章主要适用于亿尔离线型AOI检测仪设备。

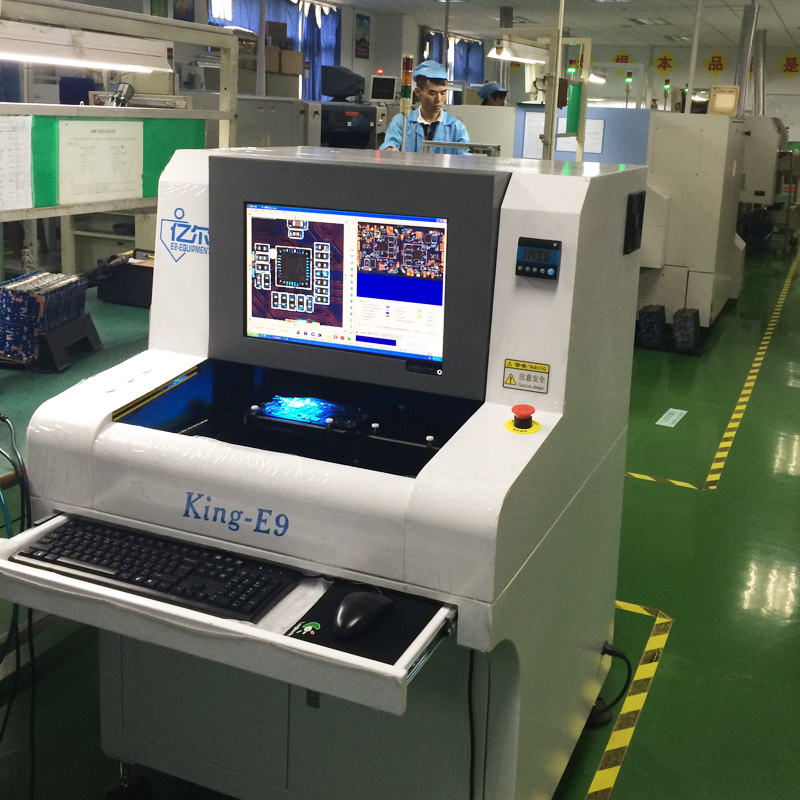

AOI检测仪设备编程

  在讲述操作步骤之前,我必须说明,以下内容没有任何错别字,学习者可以打开AOI检测仪设备,根据本文一步步来操作。步骤中会涉及一些机器和检测原理等内容,以加深作业人员理解。

  一、打开AOI检测仪设备,安全锁,主机三处电源,此时,请检查紧急按钮是否处于弹起状态,如处于按下状态则向左旋转,使之弹起;

  二、准备一张目前生产的标准无工艺问题的PCB印刷电路板,并将之扣入PCB夹板;

  三、启动检测软件,界面中有“新建”、“打开”、“返回主界面”三个按钮,假设PCB夹板上的PCB此前并未在本机编程,或者说,本机并未保存该PCB数据,则点击“新建”。“新建”属于最高设备管理权限,所以需要输入管理密码,然后进入操作向导。向导的第一步要求设置PCB的起始点,这里的起始点指的PCB对角的两个点,精确度并不严格;

  四、设置起止点后进入MARK点设置,MARK点的作用在于,因为每次放板的位置有一定偏差,而AOI检测仪设备的CCD相机将会追踪两个MARK点,并以此为参照自动调整检测面图像。所以,两个MARK点也不能平行设置,否则当PCB板向一方倾斜时,CCD相机将无法准确调整图像,所以仍需对角设置,建议与PCB起止点对角线交叉。需要说明的是,两个MARK点的距离越大,MARK点的作用也越大。

  五、MARK点设置完毕,将进入元件的注册,通常要求对PCB板上的所有元件进行注册。我们的亿尔AOI检测仪设备检测分析软件内置了电阻,电容等常用选取框,这样便于减少操作,比如,电阻是由三个普通框构成,减少了两步操作,大大减少编程时间。每个元件的范围选取后,点击右键,选择“测试点注册”;

  六、完成这些操作后,在键盘上按下F2,然后点击实时屏下方的“设置”,在弹出的模式设置对话框中,选择调试方法为“全部调试”“批量学习确认”,其他的选项默认即可。确认设置后,点击实时屏下方的“测试按钮”进行学习。这一步的目的是将所有框选的元件作为标准元件保存在主机当中。测试按钮执行完毕后,将弹出标准元件确认图,确认完毕后,AOI编程工作即结束。

  七、然后可以放入PCB进行正常检测,需要注意的是,检测时,应在实时屏下方的设置里,将“全部调试”修改为“正常检测”。

  亿尔AOI检测仪设备检测分析软件的上述步骤看起来比较繁杂,但实际上,可以简单归纳为以下步骤:1、设置PCB起止点;2、设置MARK点;3、框选元件;4、批量学习等四步,而实际,第三步与第四步同为一大步罢。总而言之,学习AOI检测仪设备软件编程者建议熟悉计算机操作,使用的软件多,则更容易领悟。
