亿尔AOI检测设备检测编程(二)

作者:消息 发表时间:2020-6-9 14:28:45 来源:51aoi.com

1.6 创建AOI设备PCB缩略图和离线图

  缩略图是当前AOI设备测试的PCB的缩小图像,便于全局观察、显示错误位置及进行其他相关操作。同时,如果想镜头移动到某一位置,只需要双击缩略图上的相应位置即可。

  制作方法: 在完成新建程序菜单栏的操作后,点击确定,系统会自动提示“现在是否制作PCB缩略板图?”点击“是”,系统则会根据所设定的PCB计算起点及尺寸来扫描PCB的缩略图。 或者直接点击主窗口的右下角“制作板面图”,如图示:

  为了能让缩略图能完整的显示PCB,可以选择适当的缩小比例,一般以缩略图窗口能显示整个PCB的外形图像为宜,点击“全图”可以根据窗口屏幕大小自动伸缩PCB缩略图,使缩略 图达到最佳的显示效果。 制作离线AOI设备图的方式与制作缩略图的方式类似(只需选择保存图像的位置和文件名称)。 离线AOI设备图可用于其它计算机上(非本设备上的计算机)进行编制检测程序(使用方式与设备使 用方式类似)。

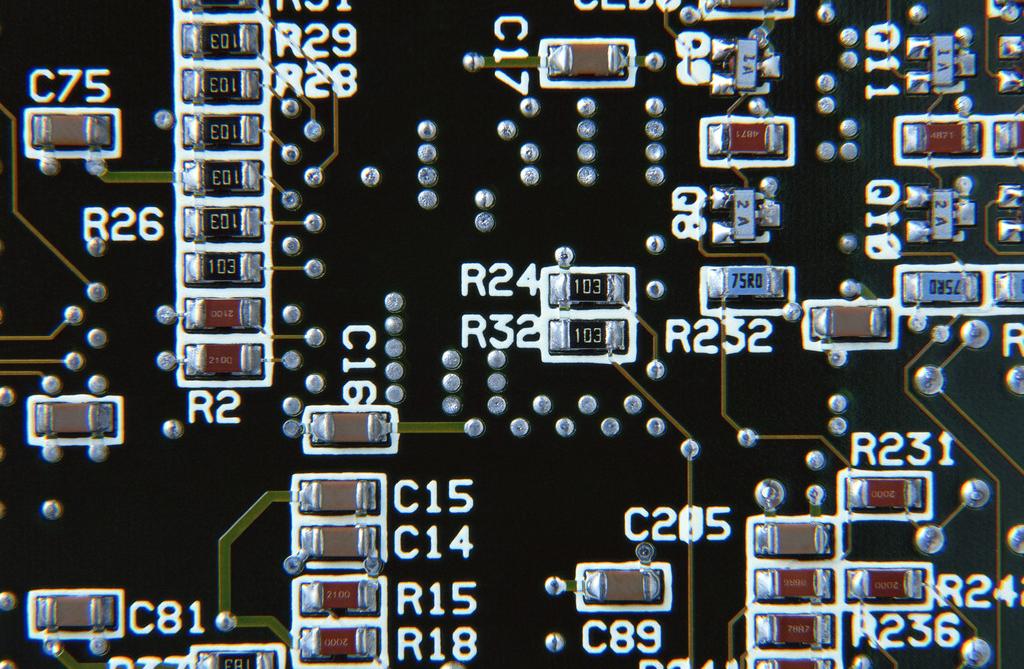

AOI检测仪下的PCB

  注意:离线AOI设备编程为选项功能,如有需要,请另行购买。

  1.7 设置MARK点

  一般在PCB的对角位置选择两个容易识别的点作为MARK点,可以是PCB上本身存在的 MARK点,也可以选择板上的位置固定的孔位作为MARK点。

  注意:1、当 PCB上的MARK点经常有氧化的现象时尽量以上面的孔位来作为MARK点,因为亿尔AOI设备对颜色的变化比较敏感,稍微有点变化可能就会导致 MARK 识别错误,而孔位 的色彩变化一般变化都比较小。(如图1)

  2、设置 MARK 点时,也不要选择临近位置有类似图像的点,以免搜索错误导致定位框全部偏位。(如图2)

   “如图示:选择确定后摄像头会自动移动到检测区域的左下角(一般 MARK 都是在左下—右 上这个区域),可以点击操作窗口上的方向键移动摄像头到PCB板上的MARK点所在位置,或直接点击缩略图上的相应位置。

  如图示,此时主窗口界面上将出现一MARK点定位框和MARK

  ★做MARK时,尽量采用圆形MARK制作 ★当在测试过程中发现有板通过不了MARK点校正时(检测时,夹具会自动弹回到加载 点),观察一下原因,如果是MARK定位框位置是正确的,只是误差值过大通过不了, 可以适当调整MARK点误差范围,使MARK校正通过,注意MARK误差范围最大不可超过25%;如果是MARK定位框位置错误(AOI设备检测时,夹具会自动弹回到加载点),即搜寻不到正确的MARK位置时,可以适当的调整MARK的搜索范围,最大不可超过5mm。 如MARK识别敏感度不够(有明显MARK识别错误,但误差并不高),可采用选择灰度处理中的“最大值”和“视觉”选项或调整对比度提高敏感度。
