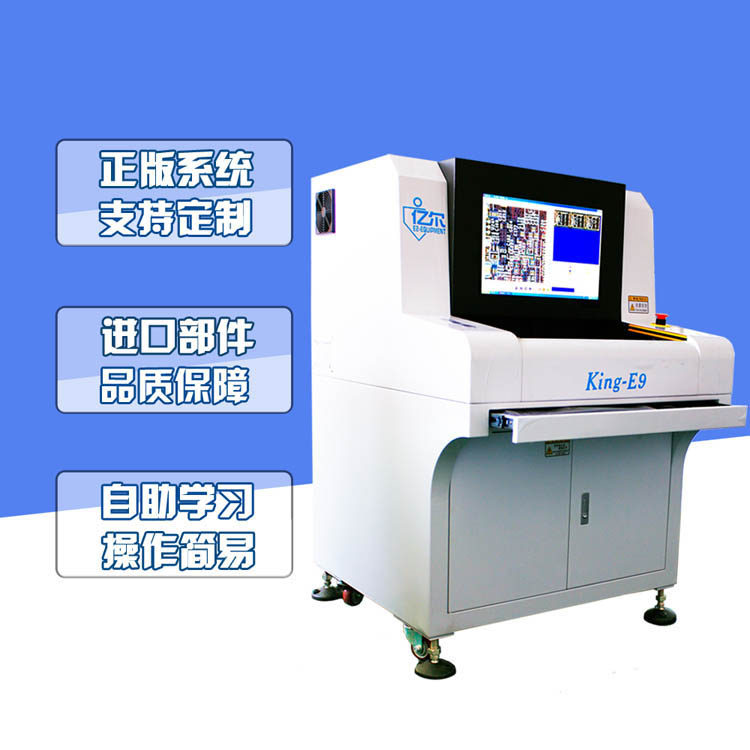

离线自动aoi光学检测设备是回流焊后AOI和波峰焊后AOI的总称，是在表面贴装PCBA生产线上把SMD零件贴装以后，或者焊锡过后，电解电容极性测试功能自动地检测零件的贴装状态和焊锡状态，检测出PCBA焊接的不良，另外，提供了在生产工程上的各种统计资料，可正确地了解不良的原因及内容，从而提高生产效率。 aoi自动光学检测仪_提高成品率的好帮手。
自动aoi光学检测设备又名AOI光学测试仪、AOI自动光学检测仪、aoi光学检测仪，是在表面贴装PCBA生产线上把SMD零件贴装以后，或者焊锡过后，电解电容极性测试功能自动地检测零件的贴装状态和焊锡状态，检测出PCBA焊接的不良，另外，提供了在生产工程上的各种统计资料，可正确地了解不良的原因及内容，从而提高生产效率。 aoi自动光学检测仪_提高成品率的好帮手
随着器件封装尺寸的减小和电路板贴片密度的增加，SMD检查难度越来越高，人工目测就显得力不从心，其稳定性和可靠性都难以满足生产和质量控制的需要，故采用专用AOI检查仪实现自动检测就越来越重要。首先用于生产的仪器是光学系统，这类仪器都有一个共同特点即通过光源对SMA反射光采集进行运算，经过计算机图像处理系统处理从而判断SMA上元件位置及焊接情况，所以这类设备称为自动光学检查(AutomatedOpticalInspection，简称AOI)AOI光学检测设备又分两大类:在线式AOI自动光学检测仪、离线aoi自动光学检测仪 。
AOI设备根据在流水线上的位置通常分为三种:第一种是放在丝网印刷后检测焊膏故障的AOI，称为丝网印刷后AOI;第二种是放在贴片后检测器件贴装故障的AOI，称为贴片后AOI;第三种是放在回流焊后AOI和波峰焊后AOI同时检测器件贴装和焊接故障的AOI，称为回流焊后AOI，离线自动aoi光学检测设备。
下面将对上述离线自动aoi光学检测设备的故障检测能力和原理进行介绍。
离线自动aoi光学检测设备是回流焊后AOI和波峰焊后AOI的总称
在该工位的AOI可用来检测出元器件焊接后的各种焊接缺陷(也包括贴片缺陷)。其测试原理在于焊接强度WA与焊锡/元器件引脚之间润湿角θ存在着WA=бlg(1+cosθ)的关系，也就是通过焊锡的浸润状态可以推断出焊锡的焊接强度。 摄像头拍摄下的图像，它是由许多像素组成，并且每一个像素都有一定的灰度值(0~255)因此，通过一定数学模型进行图像信息处理，可以精确的判定焊接质量。可以检测缺件、偏移、歪斜、立碑、侧立、翻件、错件，OCV、破损、电容极性反向，锡多、锡少、虚焊、连锡、铜箔污染等。
